6机位4K互动录播一体机

(5路HDMI 4K输入/4K互动/双盘录制掉电保护)

  • 产品简介:
            VGAIC畅通信息6机位4K互动录播一体机是高度集成显示,编码,存储的一体化设备,支持5路HDMI 4K输入,支持双向音视频4K互动及资源模式5路+导播模式共6路实时录制,直播,点播,5路HDMI任选2路进行4K录制其余支持1080P60。支持本地/远程导播。嵌入式芯片,稳定高效低功耗,支持手机/Pad观看直播及点播。

    产品特点:
    • 系统结构:一体嵌入式结构;
    • 视频采集:硬件采集方式
    • 视频输入接口:5*HDMI(4K)
    • 输入分辨率:HDMI最高4K@30
    • 音频输入接口: 48khz采样,AAC编码
    • 输出接口:HDMI * 1(支持4k显示3840x2160),VGA * 1(支持1920*1200)
    • 网络:1个1000M
    • 串口:1个RS232
    • 网络流媒体延时:<=1秒
    • 录制格式:MP4
    • 录播功能:同步录制/同步直播/在线点播/远程导播/互动录播
    • 录播模式:多流多画面(资源模式)/单流单画面(电影模式)/单流多画面(画中画)
    • 提供苹果,安卓版本APP用于手机,Pad观看直播及点播
    • 设备高度:1U

    定货型号:
    VGAIC-SE6115S(支持H265/H264),VGAIC-SE6115P(仅H264)

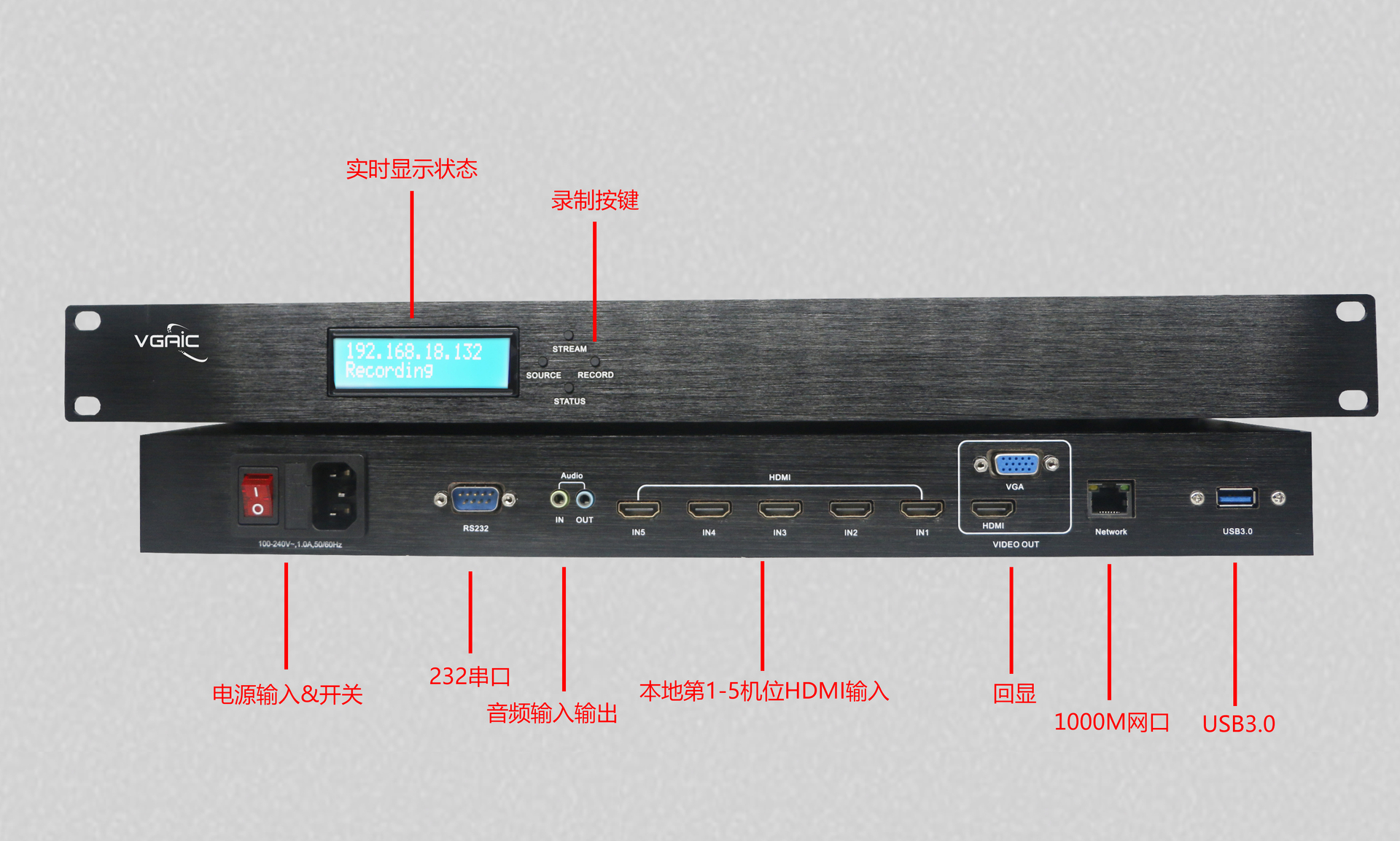

    接口连接示意图:


    典型应用:
  • 视音频输入
    视频输入 5路,HDMI(4K)
    视频输入格式/帧率 HDMI:4K@30、1080P60、1080P50、1080P30、1080P25、1080I50、1080I60、720P60、720P50、525P、625P、NTSC、PAL
    音频输入 1路,双声道Line In;IN1/IN2支持HDMI内嵌音频
    视音频输出
    视频输出 HDMI(4K)*1,VGA*1
    音频输出 1*远端Line OUT
    视音频编码参数
    视频压缩标准 H265 BP/H.264 HP5.1(SE6115P仅支持H.264)
    视频编码分辨率 3840*2160/1920*1080/1600*1200/1680*1050/1280*1024/
    1280*720/1024*768/704*576
    (根据不同视频输入分辨率而定)
    自动侦测 支持
    视频码率 128Kbps-40Mbps可自定义
    视频帧率 1—60帧/秒 可自定义
    音频压缩标准 AAC
    音频码率 16kbps-256kbps
    录播
    录播模式 多流多画面(资源模式)
    单流单画面(电影模式)
    单流多画面(画中画)
    远程导播 支持
    本地导播 支持触摸屏(指定型号)或一般的鼠标及导播键盘
    管理 开始录制/停止/状态查询
    自动分段录制 支持
    循环覆盖 支持
    云台 5路,网页控制(串口云台级联实现5机位控制)
    手机,Pad观看直播及点播 提供苹果,安卓版本APP
    录制文件
    格式 MP4
    管理 浏览器直接管理/ftp客户端均支持
    空间 标配1T(可选配1-16T)
    外部接口
    串行接口 1个,标准RS-232串行接口(网络透明/本地控制可配置)
    网络接口 1个,10/100/1000M自适应
    USB 1个USB3.0;(SE6115P支持1*USB3.0+1*USB2.0)
    LED显示屏 1个
    网络参数
    网络协议 支持TCP/IP、UDP、IPv4、IPv6;
    支持RTMP推流/RTMP server/RTSP/TCP裸流;
    支持HTTP、FTP、NTP;
    其他
    电源 AC100-240V供电
    系统 嵌入式Linux
    内置硬盘 3.5寸SATA盘位*1
    功耗 ≤25W
    工作温度 -10℃--+55℃
    工作湿度 10%~90%,无冷凝
    尺寸 440mm(宽) ×210mm(深) ×44mm(高)
    重量 ≤1.5Kg
