触控式4K互动录播一体机

(7寸触摸屏/4K H265编解码/双盘录制/本地导播/互动录播)

  • 产品简介:

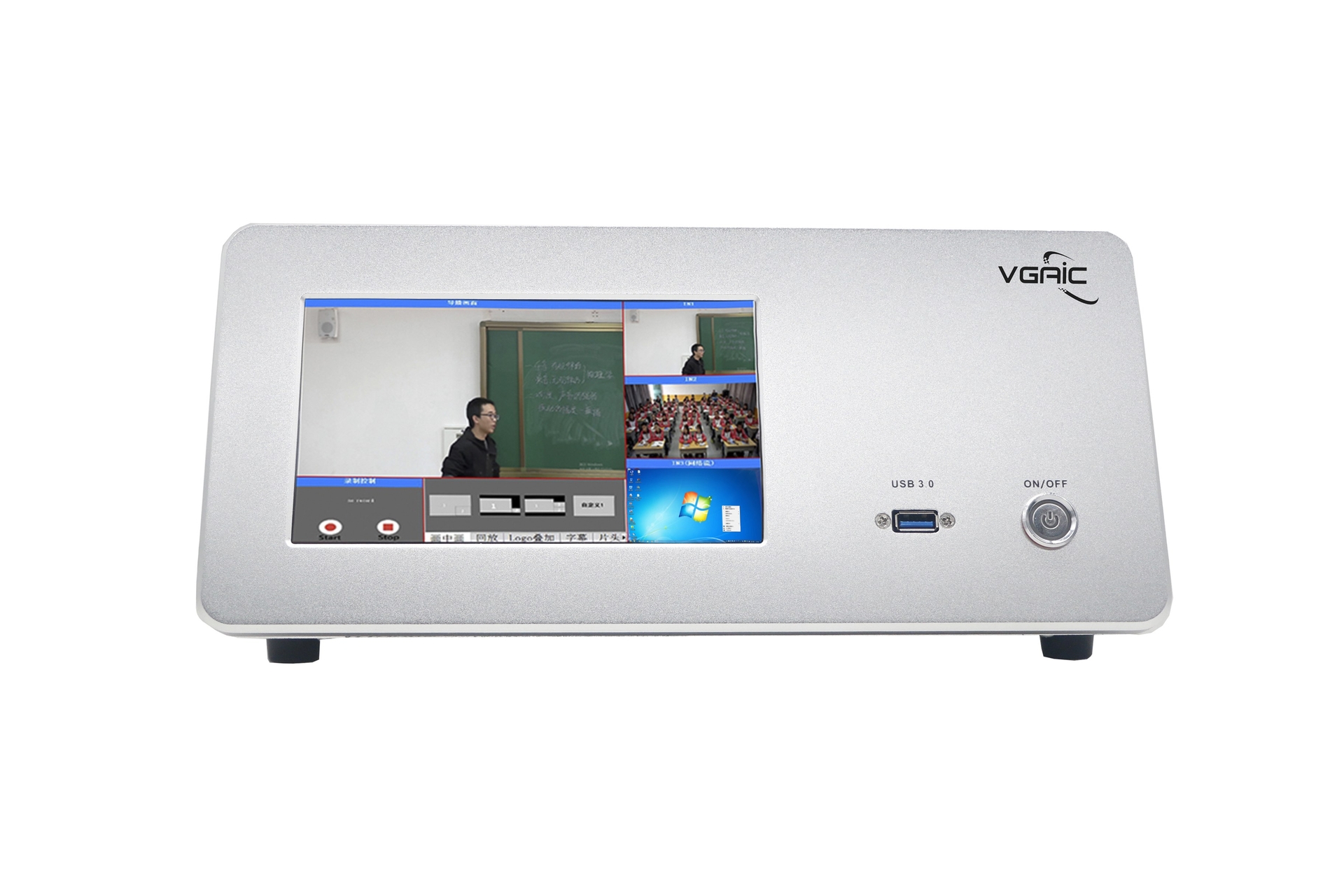

            VGAIC触控式4K互动录播一体机SE6102S Plus,内嵌7寸触摸屏、支持2路物理信号+1路网络流共 3个机位的输入、一路HDMI/DVI导播画面输出,支持超高清视频4K H265编解码,支持高清音频48K采样AAC编解码,支持所见及所得的本地互动导播,支持内置SATA+USB3.0双盘录制并支持录制文件掉电保护。
            SE6102S Plus整机使用全铝机身,体积小,重量轻,触摸屏支持多机位图像导播及观看,支持录制文件回放,非常便于携带和安装,可方便应用于小型会议,培训,医疗等行业。

    产品特点:
    • 系统结构:一体嵌入式结构;
    • 视频采集:硬件采集方式
    • 视频输入接口:1*DVI/HDMI(4k)/VGA/YPbPr/CVBS,1*3G-SDI/SDI/HD-SDI
    • 输入分辨率:HDMI 4k(3840x2160),VGA/DVI 640x480 ~ 1920x1200,3G-SDI 1080P60
    • 音频输入接口:3.5mm立体声, 48khz采样,AAC编码
    • 输出接口:DVI(支持HDMI 4k(3840x2160))
    • 网络:1个1000M
    • USB3.0:支持U盘/wifi网卡
    • 网络流媒体延时:<=1秒
    • 录制格式:MP4
    • 录播功能:同步录制/同步直播/在线点播/远程导播/互动录播
    • 录播模式:多流多画面(资源模式)/单流单画面(电影模式)/单流多画面(画中画)
    • 提供苹果,安卓版本APP用于手机,Pad观看直播及点播
    • 内置2.5寸SATA硬盘盘位,支持开机录制和循环覆盖,彻底实现无人值守

    定货型号:
    SE6102S Plus

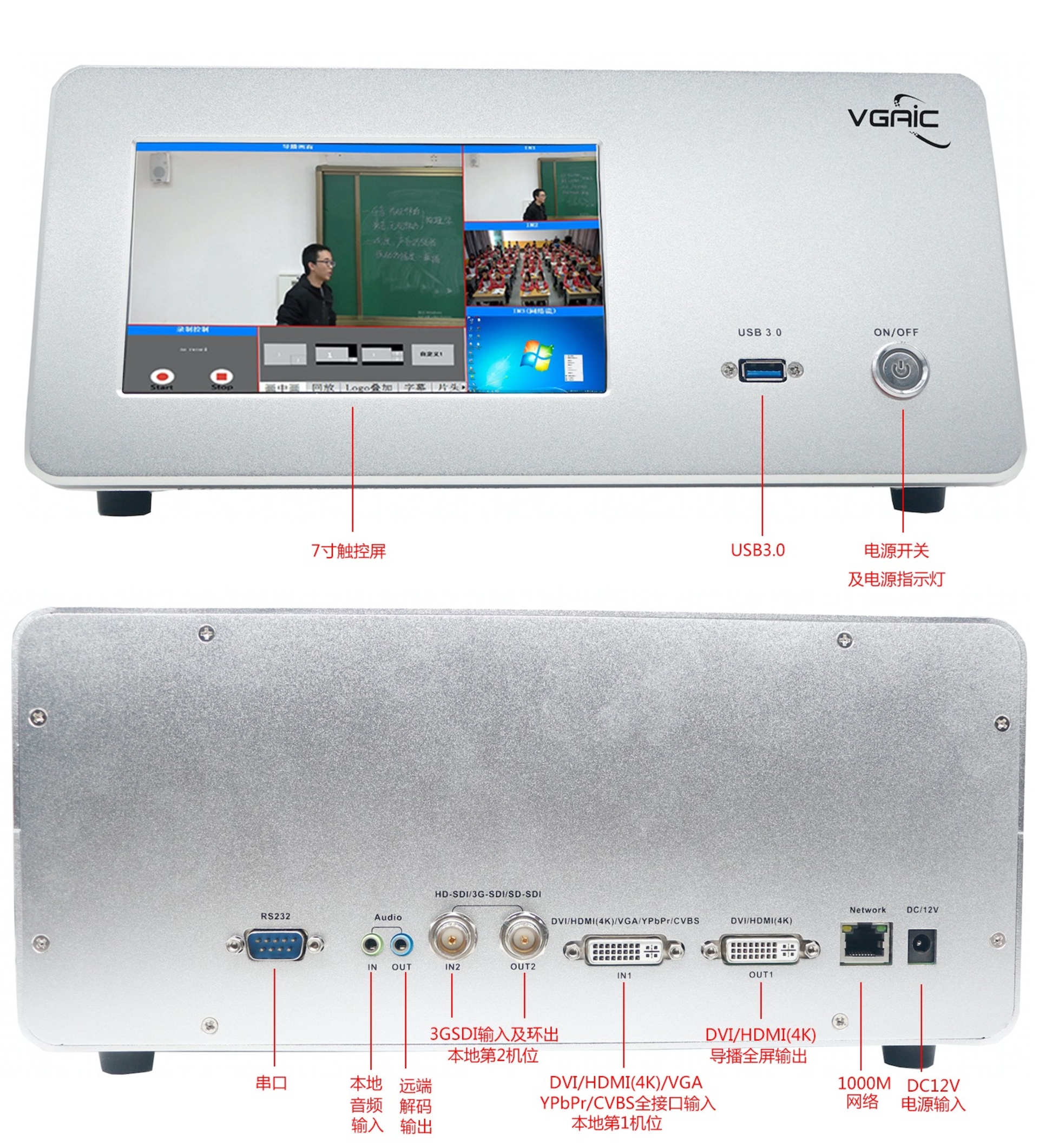

    接口连接示意图:

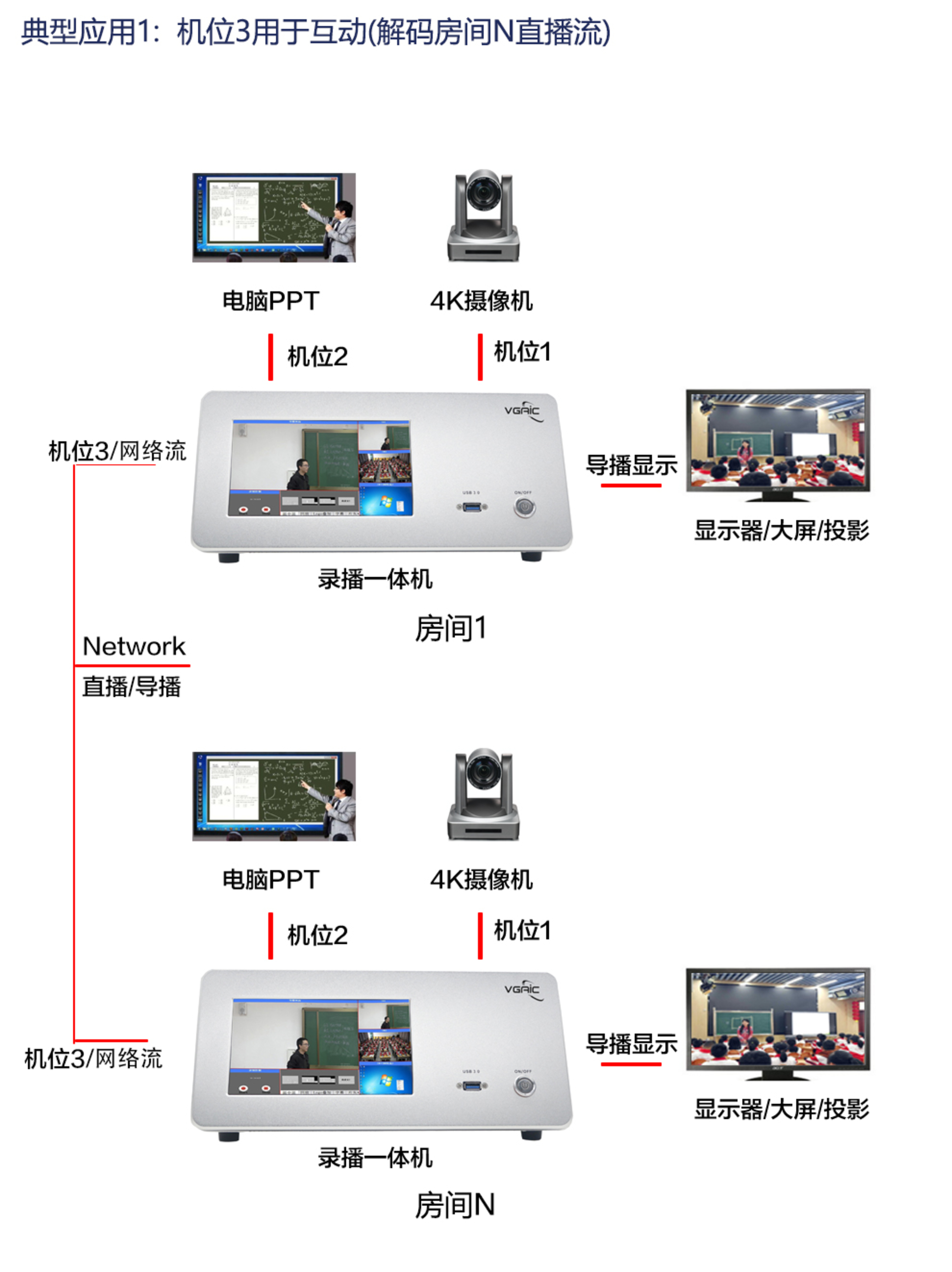

    典型应用:
  • 视音频输入
    视频输入 1*DVI,HDMI(4K),VGA,YPbPr,CVBS
    1*HD-SDI/3G-SDI/SDI
    视频输入格式/帧率 DVI/VGA:1920x1200,1600x1200,1920x1080,1280x1024,1024x768等
    HDMI:4KP30/25(3840x2160)、2KP60(2840x1536)、1080P60、1080P50、1080P30、1080P25、1080I50、1080I60、720P60、720P50、525P、625P、NTSC、PAL
    YPbPr/SDI:1080P60、1080P50、1080P30、1080P25、1080I50、1080I60、720P60、720P50、525P、625P、NTSC、PAL
    CVBS: PAL、NTSC
    音频输入 1路,双声道Line In;1路SDI数字音频;1路HDMI数字音频
    视音频输出
    视频输出 1*DVI,HDMI(4K),1*HD-SDI/3G-SDI/SDI
    音频输出 1路,双声道Line Out;1*HDMI内嵌;
    视音频编码参数
    视频压缩标准 H265 BP/H.264 HP/MP/BP
    视频编码分辨率 4K/2K/1920*1080/1600*1200/1680*1050/1280*1024/
    1280*720/1024*768/704*576(根据不同视频输入分辨率而定)
    自动侦测 支持
    视频码率 32Kbps-40Mbps可自定义
    视频帧率 1—60帧/秒 可自定义
    音频压缩标准 AAC
    音频码率 16kbps-256kbps
    录播
    录播模式 多流多画面(资源模式)
    单流单画面(电影模式)
    单流多画面(画中画)
    远程导播 支持
    管理 开始录制/停止/状态查询
    自动分段录制 支持
    循环覆盖 支持
    手机,Pad观看直播及点播 提供苹果,安卓版本APP
    录制文件
    格式 MP4
    管理 浏览器直接管理/ftp客户端均支持
    掉电保护 支持
    空间 标配1T(可选配1-16T)

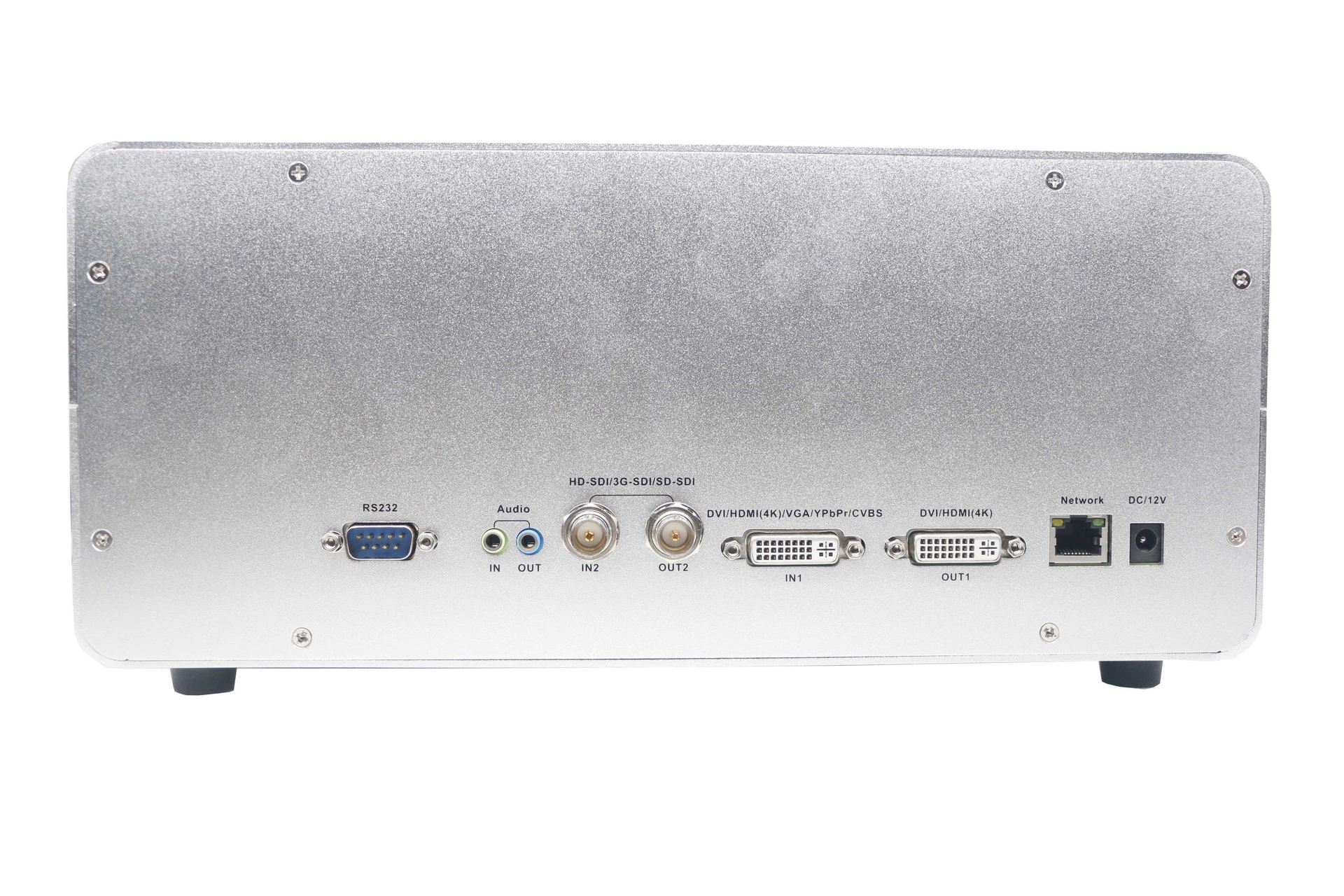

    外部接口
    USB3.0 1个,USB Host
    网络接口 1个,100/1000M自适应
    串行接口 1个,RS232
    触摸屏 7寸,5点触控电容屏,IPS
    网络参数
    网络协议 支持TCP/IP、UDP、IPv4、IPv6;
    支持UDP TS/RTMP推流/RTMP server/RTSP/TCP裸流;
    支持HTTP、FTP;
    其他
    电源 DC12V
    系统 嵌入式Linux
    内置硬盘 SATA*1,2.5寸盘位
    功耗 ≤25W
    工作温度 -10℃--+55℃
    工作湿度 10%~90%,无冷凝
    尺寸 320mm(宽) ×240mm(深) ×138mm(高)
    重量 ≤1Kg
